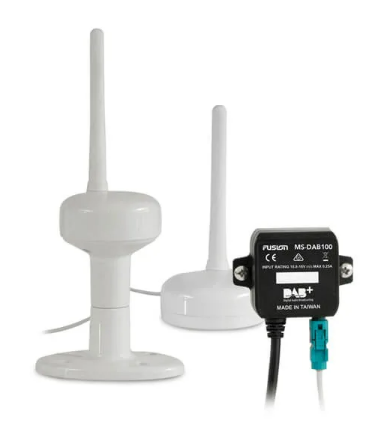

Fusion® DAB+-modul med strømdrevet antenne

Koble denne DAB+-modulen og -antennen til et kompatibelt maritimt Fusion-stereoanlegg for å lytte til DAB- og DAB+-radio1. Antennen kan monteres ved hjelp av den medfølgende monteringsbraketten eller klebeputen.

Oversikt

• Fysiske mål (B x H x D): 64 x 58 x 21 mm
• Vekt: 103 g
• Vanntetthet: IPX3
• Inngangsspenning: 10,8-16 VDC
• Inngangsstrøm (maks.): 250 mA
• Utgangsspenning til antennen: 8-15 VDC
• Utgangsstrøm til antenne (maks.): 50 mA
• Kompatibilitet med DAB-standarder: DAB og DAB+
• DAB-frekvensbånd: Bånd III (174 til 240 MHz)
• DAB-overføringsmoduser: Modus I
• Følsomhet: –97 dBm
• Type antennetilkobling: FAKRA Z-type waterblue, hann, kompatibel med SMB-kontakter
• Kontakt for strøm/kontroll/lyd/stereo: 10-pinners mini-DIN
• Lengde på kabel for strøm/kontroll/lyd/stereo: 1,5 m
• Driftstemperaturområde: 0–50° C
• Trygg avstand fra et kompass: 50 mm

Antenne

• Maksimale mål med piskantenne og sokkel (B x H): 110 x 248 mm
• Diameter på antennesokkelen: 74 mm
• Vekt (kabel ikke inkludert): 170 g
• Vanntetthet: IPX7
• Inngangsspenning: 6–16 VDC
• Inngangsstrøm (maks.): 13 mA
• Frekvenser: DAB-bånd III (174 til 240 MHz)
• Impedans: 50 ohm
• Polarisering: Loddrett
• LNA-forsterkning: 22 dB (normalt)
• Forholdstall for stående spenningsbølger (VSWR): Mindre enn 2,5:1
• Maksimal effekt: 312 mW
• Antennekabelkontakt: FAKRA Z-type waterblue, hunn
• Lengde på antennekabelen: 10 m
• Driftstemperaturområde: 0–50° C
• Trygg avstand fra et kompass: 50 mm

I esken:

• 1 DAB-modul
• 2 monteringsskruer (til DAB-modulen)
• 1 DAB-antennesokkel
• 1 piskantennemast (til DAB-antennesokkelen)
• 1 stangmonteringsadapter (festet til DAB-antennesokkelen)
• 1 monteringsbrakett (til DAB-antennen)
• 4 monteringsskruer (til DAB-antennens monteringsbrakett)
• 2 tetningsputer (til overflatemontering av DAB-antennen)
• 3 gjengestenger (til overflatemontering av DAB-antennen)
• 3 vingeskruer (til overflatemontering av DAB-antennen)
• Dokumentasjon
